...............................................................................Manuale istallazione inverter sulle presse Sandretto

..............................................................Con scheda convertitore Can-Open/Analogico-Digitale

Per il collegamento con il convertitore CanOpen-Analogico l’lnverter deve avere I seguenti Input/Output.

Ingressi Digitali:

1.Abilitazione Inverter (Abilita potenza inverter)

2.Consenso rotazione motore ( segnale insieme al comando analogico)

3.Limite di velocità (Riduce la velocità del motore)

4.Reset anomalie inverter (input reset errore inverter)

Uscite Digitali:

1.Inverter pronto (out con inverter abilitato)

2.Motore in rotazione (n>0)

3.Anomalia inverter (out per inverter in errore)

4.Motore Disattivato (circuito di sicurezza)

Ingressi Analogici (0-10 volt)

1.Set di velocità

Uscite Analogiche (0-10 volt)

1.Velocità reale di rotazione

2.Coppia reale in rotatione

Fare attenzione alla taglia dell’inverter sulla base della potenza del motore da pilotare

e al tipo di encoder equipaggiato sul motore per la letture della velocità di rotazione

Assicurarsi delle dimensioni dell’inverter per lo spazio disponibile in apparecchiatura elettrica della pressa, secondo le specifiche del costruttore.

Sequenza segnali Analogici-Digitali

Inverter Acceso:

Uscita motore disattivato = ON

Tutti In/Out a OFF

Con motori pressa accesi e cancelli chiusi:

Ingresso Abilitazione Inverter =ON

Uscita motore disattivato=OFF

Uscita Inverter Pronto=ON

Uscita motore in rotazione =OFF

Con comando set velocità:

Ingresso analogico set velocità 0-10 volt

Ingresso consenso rotazione motore=ON

Uscita Motore in rotazione=ON

Uscita analogica velocità reale=0-10 volt

Uscita analogica coppia reale=0-10volt

Manuale istallazione inverter sulle presse Sandretto

Con scheda convertitore Can-Open/Analogico-Digitale

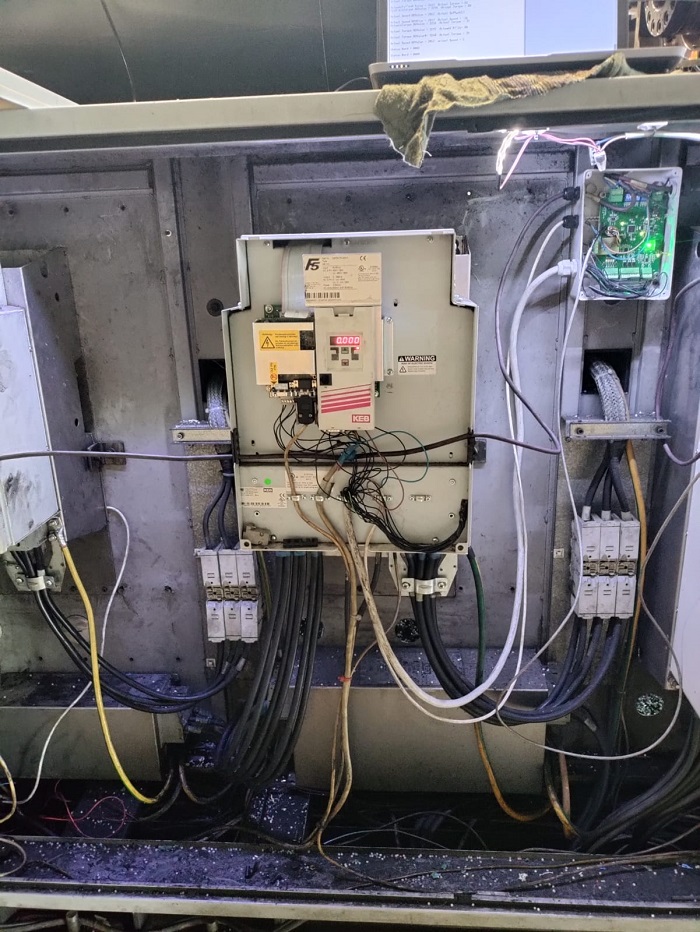

Posizionare il nuovo Inverter nell’apparecchiatura elettrica della pressa, avendo cura di connettere eventuali tubi per il raffreddamento controllando che non vi siano perdite.

Connessione alimentazione di ingresso 400 Volt, rispettando la sequenza delle fasi, cavi motore, e cavi resistenza di frenature.

Eseguire il collegamento Encoder tra motore ed Inverter

Posizionare la scheda convertitore vicino all’inverter nell’apparecchiatura elettrica della pressa, ed eseguire le connessioni elettriche tra inverter e scheda convertitore.

Collegare i segnali di:

motore disattivato

abilitazione inverter

consenso rotazione inverter

arresto veloce

external fault

(segnali già presenti da individuare su morsettiera nuovo inverter e collegarli secondo lo schema elettrico della pressa)

Scheda convertitore can-analogico

CanBus: connettore J4 (cavi già presenti sul vecchio inverter)

Pin 1 = can H (cavo can di arrivo)

Pin 2 = can H (cavo can di ripartenza)

Pin 3 = massa (cavo can)

Pin 4 = can L (cavo can di arrivo)

Pin 5 = can L (cavo can di ripartenza)
